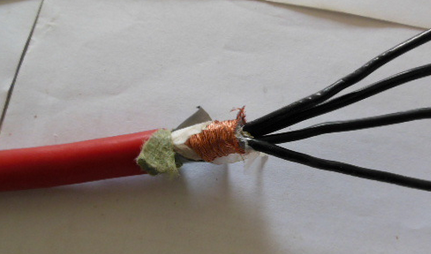

FFP耐溫屏蔽電纜
一、執行標準 FFP耐溫屏蔽電纜執行企業標準。 阻燃耐火特性試驗符合GB/T12666-2008
二、產品特點及用途
FFP耐溫屏蔽電纜適用于交流額定電壓0.6/1kV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
三、FFP耐溫屏蔽電纜使用特性
1．交流額定電壓：U0/U 0.6/1kV
2．高工作溫度：聚全氟乙丙烯(F46)J緣不超過
可溶性聚四氟乙烯(PFA)J緣不超過
3. 低環境溫度：氟聚合物J緣和護套
固定敷設
4．電纜安裝敷設溫度應不低于
5.電纜允許彎曲半徑：單芯電纜不小于電纜外徑的15倍
多芯電纜不小于電纜外徑的10倍
四、產品型號及M稱
|
型號 |
產品M稱 |
|
FF |
銅芯氟聚合物J緣和護套電力電纜 |
|
FF-22 |
銅芯氟聚合物J緣和護套鋼帶鎧裝電力電纜 |
|
FFP |
銅芯氟聚合物J緣和護套銅絲編織屏蔽電力電纜 |
|
ZR-FF |
銅芯氟聚合物J緣及護套阻燃電力電纜 |
|
ZR-FF22 |
銅芯氟聚合物J緣及護套鋼帶鎧裝阻燃電力電纜 |
|
ZR-FF32 |
銅芯氟聚合物J緣及護套鋼絲鎧裝阻燃電力電纜 |
|
ZR-FV22 |
銅芯氟聚合物J緣阻燃聚氯乙烯護套鋼帶鎧裝電力電纜 |
|
ZR-FV32 |
銅芯氟聚合物J緣阻燃聚氯乙烯護套鋼絲鎧裝電力電纜 |
|
FG |
銅芯氟塑料J緣硅橡膠護套電力電纜 |
|
FG22 |
銅芯氟聚合物J緣硅橡膠護套鋼帶鎧裝電力電纜 |
|
FG32 |
銅芯氟聚合物J緣硅橡膠護套鋼絲鎧裝電力電纜 |
|
ZR-FVF |
銅芯氟聚合物J緣阻燃丁腈聚氯乙烯護套電力電纜 |
|
ZR-FVF-22 |
銅芯氟聚合物J緣阻燃丁腈聚氯乙烯護套鋼帶鎧裝電力電纜 |
|
ZR-FVF-32 |
銅芯氟聚合物J緣阻燃丁腈聚氯乙烯護套鋼絲鎧裝電力電纜 |
|
FGB |
銅芯氟聚合物J緣硅橡膠護套扁型電力電纜 |
備注：軟結構電力電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。
五、代號M稱和含義
|
代號 |
代號含義 |
|
F |
氟聚合物 |
|
VF |
丁腈膠 |
|
G |
硅橡膠 |
|
ZR(V) |
阻燃聚氯乙烯(分阻燃 |
|
22 |
鋼帶鎧裝 |
|
32 |
細鋼絲鎧裝 |
|
P |
銅絲編織屏蔽 |
|
R |
多股絞合導體 |
注：交貨長度 電纜成盤交貨，允許長度不小于
