SFX半柔同軸電纜
執行標準：Q/IRMV-2011
產品特性：
1.工作溫度： -65℃～165℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體或鍍銀銅包鋼,屏蔽:鍍錫銅編織外鍍錫
3、J緣：聚四氟乙烯(F4) 護套：聚全氟乙丙烯（FEP）
4、顏色：J緣:白色
特點/用途：
半柔同軸電纜具有屏蔽性好、使用頻率高、駐波比小、功率大、可靠性好等各種特點，相對于半硬電纜具有重復彎折功能，適用于黑盒子的內部連接、移動基站、延遲線、射頻設備和其他電子設備。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

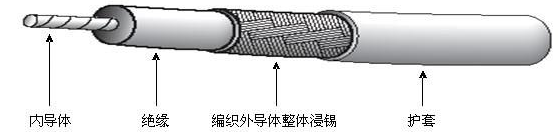

電纜結構數據和主要性能：
產品特性：
1.工作溫度： -65℃～165℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體或鍍銀銅包鋼,屏蔽:鍍錫銅編織外鍍錫
3、J緣：聚四氟乙烯(F4) 護套：聚全氟乙丙烯（FEP）
4、顏色：J緣:白色
特點/用途：
半柔同軸電纜具有屏蔽性好、使用頻率高、駐波比小、功率大、可靠性好等各種特點，相對于半硬電纜具有重復彎折功能，適用于黑盒子的內部連接、移動基站、延遲線、射頻設備和其他電子設備。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
電纜結構數據和主要性能：
|
型號 |
內導體
根數/ 直徑 mm |
標稱
J緣 外徑 mm |
標稱 外導體直徑
mm |
標稱
特性 阻抗 Ω |
衰減常數
≤dB/m |
結構回波損耗
≮ dB |
大彎曲芯棒直徑
mm |
試驗
電壓 kV |
|||
|
0.5GHz
|
1 GHz
|
5GHz
|
0.5GHz
|
5 GHz
|
|||||||
|
SFX-50-2
|
Sc1/0.51
|
1.68
|
2.18
|
50
|
0.55
|
0.78
|
1.87
|
28
|
23
|
6
|
3
|
|
SFX-50-2-1
|
Sct1/0.51
|
1.68
|
2.18
|
||||||||
|
SFX-50-3
|
Sc1/0.92
|
2.98
|
3.58
|
50
|
0.35
|
0.45
|
1.20
|
30
|
23
|
11
|
5
|
|
SFX-50-3-1
|
Sct1/0.92
|
2.98
|
3.58
|
||||||||
|
注1：Sct—鍍銀銅包鋼線；Sc—鍍銀銅線。
注2：可根據客戶要求銷售特性阻抗為35Ω、37.5Ω、42Ω、75Ω及100Ω等的電纜，同時可根據客戶要求加PVC、LSZH或FEP護套。 |
|||||||||||
