- 一、使用條件：
-

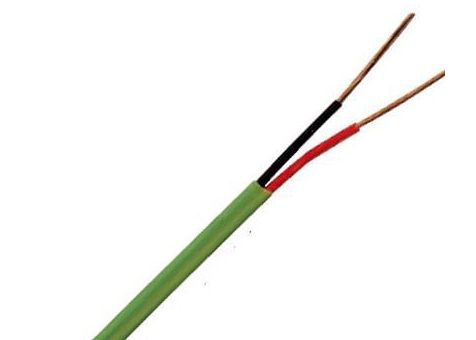

補償導線 KXS-VV-2*0.5 是K型、E型、B型、K型熱電偶補償導的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。KX-HS-FPFP-2×(2×1.5)KX補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯（耐溫105度），氟塑料（耐溫260度），低煙低鹵聚氯乙烯（耐溫90度）及無堿玻璃絲（耐溫450度）幾種，進口優質氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60-260℃，屬于當代國內xj****水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。
補償導線 KXS-VV-2*0.5 產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
補償導線 KXS-VV-2*0.5 執行標準：GB/T4989-94
-
S型、E型、B型、K型熱電偶補償導線補償導線合金絲和絕緣層顏色
|
補償號 線型號 |
配用熱電 偶的分度號 |
補償導線合金線 |
絕緣層 著色 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC |
S（鉑鉻10—鉑） |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
|
NC |
N（鎳鉻硅—鎳硅） |
NPC（鐵） |
NNC（銅鎳） |
紅 |
黃 |
|
KC |
K（銅—康銅） |
KPC（銅） |
KNC（銅鎳） |
紅 |
藍 |
|
KX |
K（鎳鉻—鎳硅） |
KPX（鎳鉻） |
KNX（銅鎳） |
紅 |
黑 |
|
EX |
E（鎳鉻—銅鎳） |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
|
JX |
J（鐵—銅鎳） |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
|
TX |
T（銅—銅鎳） |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
|
型號 |
名稱 |
||||||||||||||||||
|
KX-GS-VV |
聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線 |
||||||||||||||||||
|
KX-GS-VPV |
聚氯乙烯絕緣和護套銅絲編織屏蔽一般用精密級K分度熱電偶用屏蔽補償導線 |
||||||||||||||||||
|
KX-HS-FF |
氟塑料絕緣和護套耐熱用精密級K分度熱電偶用高溫補償導線 |
||||||||||||||||||
|
KX-HS-FP1F |
氟塑料絕緣和護套鍍錫銅絲編織屏蔽耐熱用精密級K分度熱電偶用高溫補償導線 |
||||||||||||||||||
|
KX-HS-FB |
聚四氟絕緣、玻璃絲編織護套耐熱用精密級K分度熱電偶用高溫補償導線 |
||||||||||||||||||
|
KX-HS-FBP1 |
聚四氟乙烯帶繞包絕緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用精密級K分度熱電偶用高溫補償導線 |
||||||||||||||||||
|
KX-HS-FP1V105 |
氟塑料絕緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用精密級K分度熱電偶用高溫補償導線 |
||||||||||||||||||
|
型號 |
名稱 |
||||||||||||||||||
|
KX-GS-VV |
聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
||||||||||||||||||
|
KX-GS-VPV |
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
||||||||||||||||||
|
KX-GS-VPVP |
聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
||||||||||||||||||
|
KX-GS-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
||||||||||||||||||
|
KX-HS-FF |
氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FP1F |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FP1FP1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FFP1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FV105 |
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FP1V105 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FP1V105P1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
|
KX-HS-FV105P1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
||||||||||||||||||
