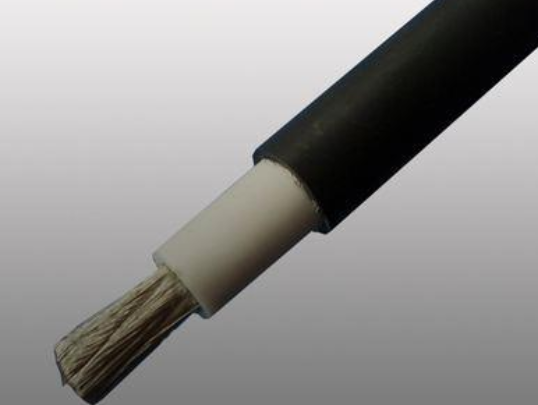

WDZ-DCYJ/125/750V-10mm2機車電纜
一、 WDZ-DCYJ/125/750V-10mm2機車電纜適用范圍
WDZ系列鐵路機車車輛用電線電纜采用低煙無鹵阻燃交聯聚烯烴絕緣， WDZ-DCYJ/125/750V-10mm2機車電纜主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。
三、 WDZ-DCYJ/125/750V-10mm2機車電纜使用特性
1、WDZ系列鐵路機車車輛用電線電纜額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、WDZ系列鐵路機車車輛用電線電纜長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125；WDZ-DCYJ/B-150產品為150。
3、電纜***低使用環境溫度： WDZ-DCYJ-125產品應不低于-40；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60。
4、WDZ系列鐵路機車車輛用電線電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、 WDZ-DCYJ/125/750V-10mm2機車電纜型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
四、WDZ系列鐵路機車車輛用電線電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及名稱
|
序號 |
型號 |
額定電壓 |
名稱 |
|
1 |
WDZ-DCYJ-125 |
500V、750V、1kV、1.5kV、3kV |
銅芯耐熱125交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
|
2 |
WDZ-DCYJ/B-125 |
750V |
銅芯耐熱125高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
|
3 |
WDZ-DCYJ/B-150 |
750V |
銅芯耐熱150高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
2、電纜規格見表2
表2 電纜的規格
|
序號 |
型號 |
額定電壓 |
規格mm2 |
|
1 |
WDZ-DCYJ-125 |
500V |
1，1.5，2.5，4 |
|
2 |
WDZ-DCYJ-125 |
750V，1.5kV，3kV |
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
WDZ-DCYJ/B-125 |
750V |
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
五、WDZ系列鐵路機車車輛用電線電纜代號名稱和含義見表3
表3 代號的名稱及含義
|
項目 |
代號 |
說明 |
|
系列代號 |
DC |
機車車輛用電纜（電線） |
|
產品特性 |
WDZ |
無鹵低煙阻燃 |
|
絕緣材料 |
YJ |
交聯聚烯烴 |
|
絕緣特性 |
B |
高強度薄壁絕緣 |
|
耐熱特性 |
125 |
耐熱125 |
|
耐熱特性 |
150 |
耐熱150 |
六、WDZ系列鐵路機車車輛用電線電纜主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗
|
額定電壓 |
500V |
750V，1kV |
1.5kV |
3kV |
|
交流電壓試驗 |
2kV/15min |
3.5kV/15min |
6kV/15min |
12kV/15min |
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值4.3；導電率10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗
