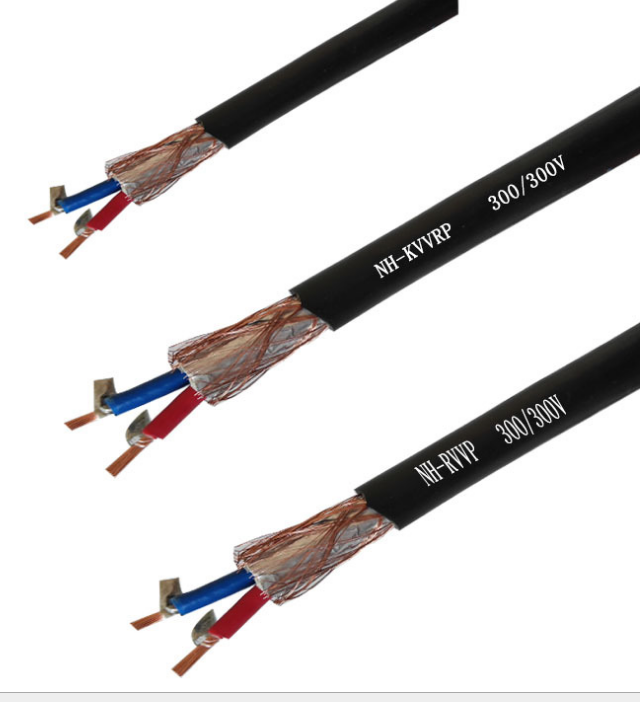

耐火電纜NH-KVV、NH-KVVP2 NH-KVVP

 一、耐火電纜NH-KVV、NH-KVVP2 NH-KVVP使用范圍 耐火控制電纜NH-KVV、NH-KVVP2 NH-KVVP常用于連接電氣控制設備、儀器，其額定電壓達到450/750V。耐火型控制電纜適用于高層建筑、油田、電站、電廠、礦山、化工、礦井、地鐵等要求防火條件高的場合，也是應急電源、消防泵、電梯通迅信號系統的應備電纜；該產品具有較高的耐火能力，在經受火焰直接燃燒情況下，在一定時間內不發生短路和斷路故障，確保繼續供電以維持照明和傳輸信號，保護人員有足夠的時間安全撤離，有利于滅火及減少損失。

二.耐火電纜介紹  耐火控制電纜NH-KVV、NH-KVVP2 NH-KVVP泛指設備儀表供電/信號控制電纜，適用于額定電壓450/750V及以下控制、信號、保護及測量系統接線之用。 代表型號：NH-KVV、NH-KVVP2 NH-KVVP2等等 執行標準：GB/T 9330-2008。阻燃電纜還應符合IEC337-8標準的技術條件。

三. 產品標準：耐火電纜NH-KVV、NH-KVVP2 NH-KVVP

按GB9330《塑料絕緣控制電纜》，IEC60227《額定電壓450/750V及以下聚氯乙烯絕緣電纜》標準制造。

四. 耐火控制電纜常用型號

 NH-KVV：銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道等要求阻燃的固定場合；

NH-KVV22：銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求阻燃性的固定場合；

 NH-KVVP：銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道等要求屏蔽、阻燃的固定場合；

 NH-KVVP22：銅芯聚氯乙烯絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽及阻燃性的固定場合； NH-KVVP2-22：銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型控制電纜，適用于電纜溝、管道直埋等能承受較大機械外力并要求屏蔽及阻燃性的固定場合；

五.耐火控制電纜NH-KVV、NH-KVVP2 NH-KVVP常用規格 額定電壓：450V~750V； 結構為：2芯~61芯，常用芯數為2芯~37芯； 常用規格：0.75mm2，1mm2，1.5mm2，2.5mm2，4mm2，6mm2；

六.耐火控制電纜NH-KVV、NH-KVVP2 NH-KVVP常用參數

1. 直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。

2. 絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿

3. 絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。

4. 工作電容：平均值 52±2nF/km 5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。

5. 額定電壓：U0/U為450/750V。

6. .導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。 8.電纜的推薦允許彎曲半徑如下： 1）無鎧裝電纜，應不低于電纜外徑的6倍； 2）鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍； 3）屏蔽軟電纜，不低于電纜外徑的6倍。
