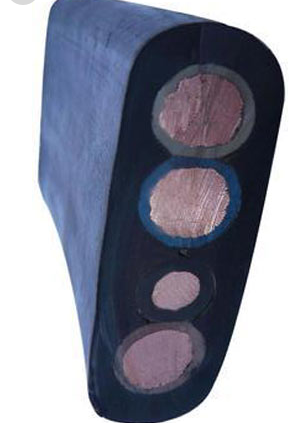

二.YCBW、YCWB橡套扁平軟電纜使用特性
額定電壓300/500V（YZWB型），450/750V（YCWB型）；線芯的長期充許工作溫度應不超過
銷售執(zhí)行標準 JB8735.-1998.
|
型號 |
M稱 |
主在用途 |
|
YQBW、YQWB |
輕型橡套扁電纜 |
用于輕型移動電氣設備和工具 |
|
YZBW、YZWB |
中型橡套扁電纜 |
用于中型移動電氣設備和工具 |
|
YCBW、YCWB |
重型橡套扁電纜 |
用于各種移動電氣設備，能承受較大的機械外力的作用，特別適用于行車、起重機等電氣設備。 |
四.YCBW、YCWB橡套扁平軟電纜規(guī)格范圍
|
型號 |
額定電壓（V） |
芯數 |
標準截面（Mm2) |
|
YQBW、YQWB |
300/300 |
2,3 |
0.3-0.5 |
|
YZBW、YZWB |
300/300 |
2,3,4,5 3+1 |
1.5-6 |
|
YCB |
450/750 |
1 |
1.5-240 |
|
YCBW、YCWB |
450/470 |
2 |
35-95 |
五.規(guī)格尺寸及技術參數
|
標準截面(mm2) |
導體結構 |
|
電纜外徑參考(mm) |
|
|
根/單線直徑(mm) |
2芯 |
3芯 |
||
|
0.3 |
16/0.15 |
69.2 |
/ |
/ |
|
0.5 |
28/0.15 |
30.0 |
/ |
/ |
六.YZBW YZWB 型300/500V
|
標稱截面（mm2) |
導體結構 |
|
電纜外徑參考（mm) |
||||
|
根/單線直徑 |
2芯 |
3芯 |
4芯 |
5芯 |
6芯 |
||
|
1.5 |
30/0.25 |
13.3 |
-- |
-- |
20.44*6.76 |
-- |
17.76*6.09 |
|
2.5 |
49/0.25 |
7.98 |
-- |
-- |
27.1*8.05 |
-- |
27.1*8.05 |
|
4 |
56/0.30 |
4.95 |
-- |
-- |
33.3*9.6 |
-- |
49.1*9.6 |
|
6 |
84/0.30 |
3.30 |
-- |
-- |
38.4*11.5 |
-- |
56.7*11.5 |
七.交貨要求
成圈
短段電纜不小于
根據雙方協議充許任何長度的電纜交貨，長度誤差為±0.5%；用戶對產品有阻燃特性要求，在合同中需另補充協議。
